Konfeksiyon (Segmented) Ek Parçalar

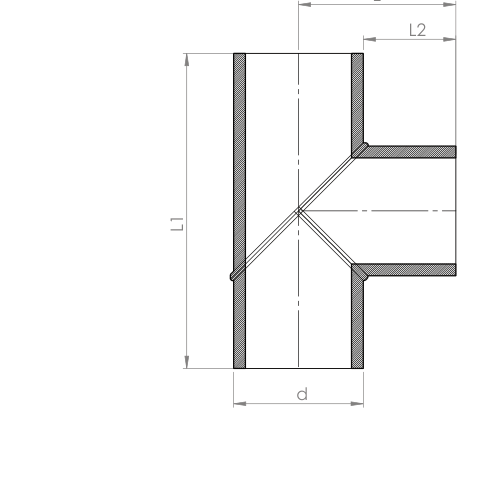

Eşit Te
SU: 16 bar · GAZ: 64 bar
Seçili: 355 · 975638100355
| d | Norm | D2 | L | L1 | L2 | h1 | Z | R | Birim Ağırlık (kg) | Ürün Kodu |
|---|---|---|---|---|---|---|---|---|---|---|
| 355 | IPS | 21.66 | 10.34 | 867.00 | 433.00 | 4.97 | 578.00 | 2.84 | 42.25 | 975638100355 |
| 400 | IPS | 24.41 | 11.65 | 933.00 | 467.00 | 5.60 | 667.00 | 3.20 | 57.82 | 975638100400 |
| 450 | IPS | 27.46 | 13.11 | 1000.00 | 500.00 | 6.30 | 725.00 | 3.60 | 78.45 | 975638100450 |
| 500 | IPS | 30.51 | 14.57 | 1107.00 | 553.00 | 7.00 | 803.00 | 4.00 | 107.07 | 975638100500 |
| 560 | IPS | 34.17 | 16.31 | 1200.00 | 600.00 | 7.84 | 880.00 | 4.48 | 145.44 | 975638100560 |
| 630 | IPS | 38.44 | 18.35 | 1280.00 | 640.00 | 8.82 | 955.00 | 5.04 | 195.84 | 975638100630 |
| 710 | IPS | 43.33 | 20.69 | 1400.00 | 700.00 | 9.94 | 1055.00 | 5.68 | 273.00 | 975638100710 |
| 800 | IPS | 48.82 | 23.31 | 1507.00 | 753.00 | 11.20 | 1153.00 | 6.40 | 381.94 | 975638100800 |
| 900 | IPS | 54.92 | 26.22 | 1707.00 | 853.00 | 12.60 | 1303.00 | 7.20 | 537.60 | 975638100900 |
| 1000 | IPS | 61.02 | 29.13 | 1773.00 | 887.00 | 14.00 | 1387.00 | 8.00 | 688.94 | 975638101000 |
| 1200 | IPS | 73.23 | 34.96 | 2300.00 | 1150.00 | 16.80 | 1750.00 | 9.60 | 237.60 | 975638101200 |
| 1400 | IPS | 85.43 | 40.79 | 2567.00 | 1283.00 | 19.60 | 1983.00 | 11.20 | 323.40 | 975638101400 |
| 1600 | IPS | 97.64 | 46.61 | 2833.00 | 1417.00 | 22.40 | 2217.00 | 12.80 | 422.40 | 975638101600 |
Tüm ölçüler indikatif değerlerdir. Detaylı veriler için kataloğu inceleyiniz.
